Hozzon létre egy projektet az Pro100
Bár a könyvtári anyagok és egyes elemeinek (kilincsek, készülékek, ablakok, ajtók, stb) akkor jobb, nézd az interneten. Itt például, komódok legjobb alkotnak maguknak, biztosítva bizonyos méretek (mélység, szélesség) az elem változatlan marad, és lehetővé teszi a program változtatni a magasságot méretétől függően a teljes új box teljesen. Azt is létrehozhatunk saját sablonokat változtatni részét alkotó elemei a jövőben, a Z-alumínium homlokzatok, ajtós kupé szenátor és mások, hogy akkor is jól jöhet.
Próbáljunk létrehozni valamit használata nélkül kész könyvtár (erről később). Szükségünk van egy termék, amely tartalmaz egy íves rész és egy fiókkal. Ez elég ahhoz, hogy megértsük, hogyan működik ez a program. Legyen egy egyszerű számítógép asztal. Működni fog a Pro100 v.4.42, hogy minden hatás ugyanaz.
Mit fog látni az első helyen, nem emlékszem. Hogy kiegyenlítse a kezdeti paraméterei kezdetét a program, akkor a következő. Kattintson az Eszközök fülre / konfigurálása és válassza az Általános / Mikor loading / New Project. Most elgázolta és a kezdeti Projekt tulajdonságai, kattintson az OK gombra.

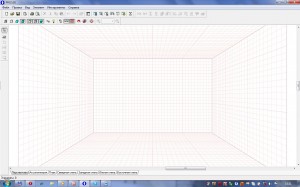

Ezután kérés tulajdonságait a szobában, például: hossza 4000 mm, szélessége 3000 mm, magassága 2500 mm.
Mi fog működni a bal szélen a szoba sarkában, hiszen ez lesz a kiindulási pont vagy a származás.
Azt javaslom, hogy kezdjük asztal és munkalapok, hiszen olyan elem, amely tudunk azonnal a bal szélső sarokban ütközésig. Kiválasztása a bal oldalon az új elem, és helyezze a földre, így adja meg a helyét az alkatrészek három dimenzióban.
Helyezze át az elemet a bal hátsó gomb használatával bár tetején található. A munkamélység a számítógép asztal legyen 750 mm. Ezért kattintsunk kétszer a részleteket és a táblázat tulajdonságait írja Pozíció / Le 732 (750-18) mm.

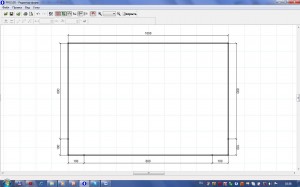

Elfelejtettük, hogy megteremtse a mérete és alakja a munkalapok. Nem probléma, hogy nem most. Ne feledje: ha nem kell hívni több asztalon változtatni a terméket, kattintson rá egyszer, és a munka lapok és panelek látható program, és ha rákattint a részleteket kétszer, majd nyissa meg a Tulajdonságok panel, amellyel meg kell dolgozni elég gyakran. A Tulajdonságok előre meghatározott méretű munkalapok 1000 mm 700 mm. OK. Mi határozza meg a két első sarkokat 100 mm-es sugárral. Ehhez válassza ki az elemet, és kattintson a bal oldali a Személyre szabás ikonra.

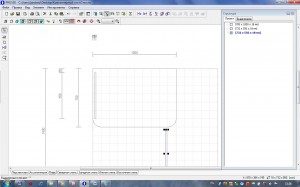

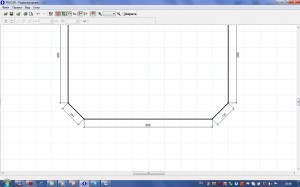

Kattintson a kívánt sarokban a felső panel, válassza + (összeadás). Az egyik sarokban szomszédos kiválasztott felek megosztják két részből áll. Fogj egy szegmens felosztási pont és húzza el jobbra, amíg a rövid szakaszon egyenlővé válik a hossza a sugár van szükségünk, hogy a 100 mm-es. Aztán azonos műveleteket hajtják végre a többi szegmens amíg a 2 mi szög nem párosítható szakaszain 100 mm minden oldalon.
Ezután kattintson (rákattintunk) az egyik a két sarkában, majd nyomja meg a jobb egérgombbal, és a legördülő menüből válassza ki a Delete. Mi köze egy másik irányból.
Kiválasztása egy új szegmens, ami a magassági szög egyenlő 141 mm, és kattintson az Arc ikonra az eszköztáron.
Selection (kiválasztás) bármely szegmens kattintva történhet egyik szomszédos pontok a szegmensben. Felett lebeg a kör közepére nyomjuk meg a bal egérgombot, és húzza a központ a belső részeit, amíg a sugár egyenlő lesz a 100 mm-t.
A második sugara előállítására.

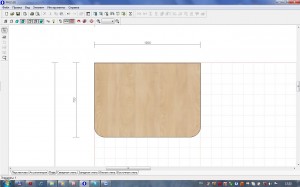

Amikor a sugár kész, nyomja meg a Bezárás gombot.
Míg mi azon dolgozunk, hogy hozzon létre egy táblázatot, nincs szükség csinálni egy ilyen nagy szoba. Kattintson bármelyik falak, a padló vagy mennyezet, dupla klikk és állítsa be az új tulajdonságokat a szoba: minden 1500 mm. Figyeljük meg a lapok alján panel: perspektíva, axonometria, a terv, az északi fal, nyugati fal, déli fal keleti fal. Ezek a lapok lehetővé teszi, hogy a munkát egy másik irányból. Ez nagyon kényelmes. De már szinte mindent, amit teszünk a jövőben. Forgatni a rajz, egyszerűen nyomja meg a bal egérgombot, és anélkül, hogy oldja azt, mozgassa az egeret bármely irányba. Nagyításhoz vagy kicsinyítéshez nyomjuk meg a rajz jobb gombot, és anélkül, hogy oldja azt, mozgassa az egeret felfelé vagy lefelé.

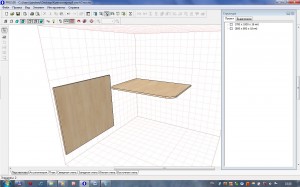

Az asztallap tegye az alapítvány. Vegyünk egy új elemet a bal oldali panelen, ami lesz a bal láb, és helyezze el a bal oldali falon.
Méretének meghatározására (732 * 550 * 18), duplán kattintva rá a tulajdon táblázatban. Anélkül, hogy elhagyná az asztalra, akkor átvált a pozíció fülre, és állítsa a helyzet a része.
OK.
Ne hozzon létre újabb asztalláb ugyanúgy, másolható. Select elemet, majd nyomja meg a Ctrl + C kombináció, a Ctrl + V Vagy adja meg a elemet, nyomja meg a jobb egérgombbal a menüből válassza a Másolás és beillesztés.
Az ingatlan az új adatokat adott pozícióban. Ez lehet számítani egy hagyományos számológép, pihen a bal lábát helyzetben, mivel a méret az asztallapra. A számítás a következő: 1000 mm munkalap mérete mínusz mozgástér 20 mm-re a lábáról a bal széle a pulton egyenlő mínusz 18 mm vastag forgácslap jobb láb = 962 mm (a bal oldalon).

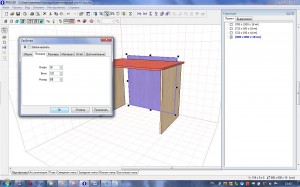

Most állítsa be az oldalsó sáv, amely összeköti a két lábát az asztalra. Magassága a részleteket fog önkényesen. Például, 400 mm-es. Arra számítunk, a szélessége méretét és helyzetét részletei szélesség 1000-20-20-18-18 = 924 (mm.) Ahhoz, hogy a bal oldali pozícióban 20 + 18 = 38 mm, lefelé 732-400 = 332 mm. Vegyünk egy új elemet, és tedd a hátsó falon. Mi meg a paramétereket a Táblázat tulajdonságai.

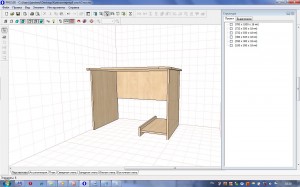

Akkor lehet, hogy egy állvány a rendszer egység. Vegyünk egy új elemet, és tegye a földre. Méret kérdezze: W-300, B-18, G-550.

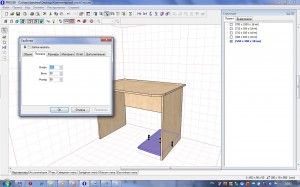

A helyzet nem lehet a táblázatban meghatározott, csak bármelyik elemet a kezében, elfog a bal egérgombbal. Mégis lehetséges, adja meg a elemet, változtassa meg a helyét a Lépés panel. De a pontos pozíció jobb beállítani az asztal tulajdonságait.
A második új elem méretei: W-18, F-550, B-100 befejező állvány.
