Csatlakozó a tápegység

Táp - ez szerves része minden személyi számítógép. Mivel a villamos energia végre, hogy az alaplap, processzor és egyéb perifériák.

Amikor telepíti a készüléket minden esetben, ne csatlakoztassa a hálózathoz.

Ha csatlakozni kell egy kábel 24pin. azonban több régebbi modellek 20 + 4pin. Ez a csatlakozó mindig benne van a csomagolás a tápegység, és megvettem külön nem szükséges.

Hogyan lehet csatlakozni az előlapon, USB, audio és video kártya, a tápegység az alaplap,

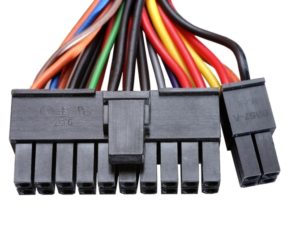

Szabványos 24 tűs csatlakozó

Ez a hurok egy kis klip az egyik oldalon, amely lehetővé teszi, hogy helyezze a csatlakozót, ha csatlakozik az alaplaphoz.

Amikor csatlakoztatja a készüléket, ne alkalmazzon nagy erőt, hogy ne sérüljenek a berendezéseknek. Azonban eléréséhez szükséges szoros illeszkedést a foglalatba a fedélzeten, valamint a biztonság kedvéért. hogy ki a zár klikk és már csatlakoztatva.

Rögzített 24 tűs csatlakozó

Így már össze a két fő eszköz, amely elektromos árammal az alaplap.

Ezután meg kell, hogy tartsa a tápegységet a CPU. Ez a funkció felelős 4pinrazem. Egy erősebb processzort használnak 8pinrazem.

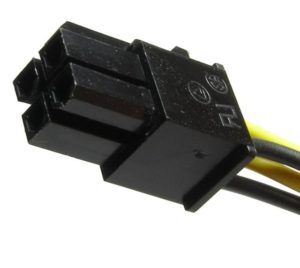

Standard 4 tűs csatlakozó

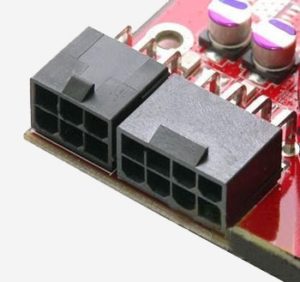

8 tűs csatlakozót a nagyobb teljesítményű processzor

Csatlakozó ez a modul hasonló a fent említett tűs szalagkábellel. Be kell kapcsolódni a dugót a konnektorba, amíg nem kattan a zár, ami biztosítja a szoros illeszkedést a kábel.

Így hoztunk létre egy villamosenergia-ellátás nem csak az alaplap, hanem a CPU-t.

Csatlakoztatása az elülső csatlakozó

A szabványos rendszer egységek általában jelen bekapcsológomb és újraindítani a személyi számítógép, valamint LED-ek (izzók). A kapcsolat az alaplap keresztül 1-2 tűs csatlakozóval kell megfelelően csatlakoztatva. Adatkábel van nyomokat. formájában feliratokat, amelyek lehetővé teszik számunkra, hogy megértsük a felelősséget az egyes csatlakozók. Mert a kapcsolat szükséges, hogy megtalálják az alaplap speciális panel (F-panel) és csatlakoztassa a kábeleket, forgalomba őket helyesen.

Pins felelős elülső csatlakozók a rendszer egység

Teljesítmény SW felelős a bekapcsoló gombot a PC
Visszaállítása SW a reset gomb
Power LED - Ez a LED tápkábelek (izzók, ami világít, ha a számítógép be van kapcsolva)
D.D.LED - Merevlemez loading jelző kábel

Formátum és méret a klaszter - mi ez

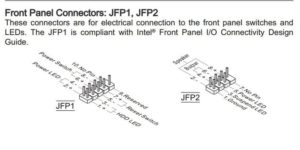

Amikor telepíti ezeket a kábeleket be kell tartaniuk a szigorú sorrendben. Minden pin kell csatlakoztatni, hogy a címkéje felfelé. A helyszín a kapcsolat gyakran szerepelnek a tooltip körülbelül F-panel az alaplapon is. Azonban a könnyebbség, javasoljuk az alábbi séma.

csatiakozóeirendezésnek

Meg kell figyelni, hogy az a tény, hogy a PowerLED csatlakozók vannak osztva két 1 tűs kábel és osztva „+” és „-”. Meg kell rendezni az adatokat csapok az ábrán látható módon.

A szokásos elrendezése F-panel, az eredmény állítólag, mint ez:

Ez a folyamat azonban még nem ért véget.

Gyakran előfordul, hogy az első a rendszer egység is tartalmaz interfészportok razemyUSB és 3,5 mm között van a hang eszközt és egy mikrofon.

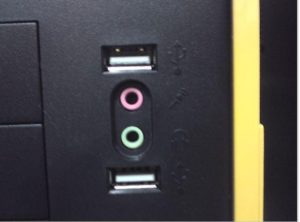

USB és 3,5 mm-es

Adat kábelek vannak tippek, hogy hibázik, és elég nehéz, mert az alaplap mivel van néhány aláírás szükséges csatlakozóaljzat.

Pina, felelős 3,5 mm-es csatlakozók

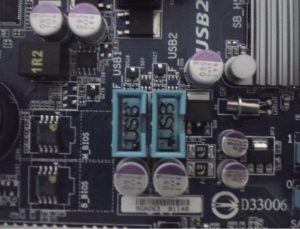

Ping, felelős az USB-csatlakozó

foglalatok

A telepítés előtt a készüléket, meg kell határoznia, hogy kell telepíteni minden kikötőben.

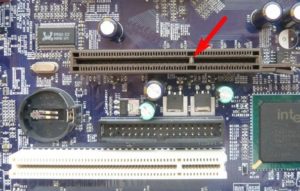

Összehasonlítása normál AGP és PCI-Express

Először, meg kell távolítani a fedelet a hátán a központi egységet. Ez úgy valósítható meg, lazítás a csavart.

A kombinált egér gombok

Biztosítania kell, hogy a kártya rögzítve és nem akadozik a fészekben.

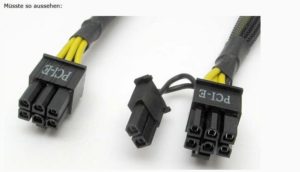

Akkor meg kell, hogy tartsa a tápegységet a készüléket.

Csatlakoztatás után egészen a retesz kattintással. A másik végét a drót, hogy a tápegység.

Csatlakozó a hangkártya

port PCI
A port PCI-Express x1

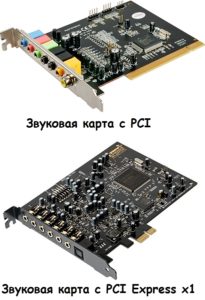

Összehasonlítása PCI és PCI-Express x1 port

Csatlakoztassa a hangkártya a megfelelő portra nehéz lesz, és talán még lehetetlen. A hossza a PCI és PCI-Express x1 gyökeresen eltérő.

Arra is szükség van, hogy távolítsa el a kupakot az alváz hátsó falon, majd óvatosan helyezze be a hangkártyát a megfelelő portba. A legtöbb alaplap zár adatok csatlakozók nem, így kattintva szoros kapcsolat nem.

Miután kész intézkedéseket rögzíti a hangkártyát rögzítő csavart kivettük a dugót. Javasoljuk, hogy győződjön meg arról, hogy a hangkártya van-e csatlakoztatva, és nem akadozik a fészekben.

Nem kell tölteni extra táplálékot (kivéve profi modellek).

A meghajtó csatlakoztatása

A telepítés előtt a készüléket, meg kell határoznia a kapcsolat típusát.

Összehasonlítás típusú IDE és SATA

A hajtás kell helyezni egy speciálisan számára fenntartott helyet a házból. Standard - a felső elülső testrész.

A meghajtó csatlakoztatása a típus az IDE interfész

A telepítés után a hajtás a tokban, akkor kell csatlakoztatni a tápkábelt és egy adat nyomvonalat.

meghajtó tápkábel

Információ tolla, gondosan meg kell, anélkül, hogy erő kifejtését a csatlakozót a hátsó hajtás.

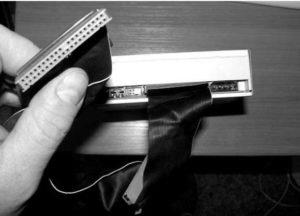

A adatkapcsolatot a hajtás hurok

A másik végén a hurok kell csatlakoztatni az egyik IDE vezérlő csatornát a táblán.

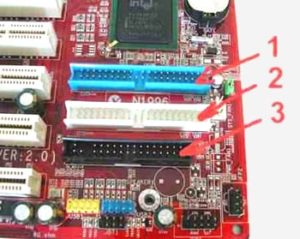

Hely IDE vezérlők

A szám 1 szemléltetjük IDEkontroller. amely lehet telepíteni két borda mester készülék és Slave.
A szám 2 IDE vezérlőt is tartalmazhat két eszköz. A mester mód - egy jumper Mester, valamint egy szolga - egy Slave.
Hivatkozási jel 3 - hajlékonylemez-vezérlő.

Válassza ki a jumper (Master vagy Slave) szükséges, hogy megtekinthesse a szervezet a meghajtót. Jumper van a megvalósítása.

Továbbra is rögzíteni hajtásrendszer ellátott 4 csavart, amelyek a dobozban.

Csatlakozó a meghajtó SATA interfész típusa

Beszerelése meghajtó SATA típusú (használt modern eszközök) azonos telepítsen IDE típus. A különbség a csatlakozót kell csatlakoztatni a meghajtót, és az alaplap.

Meg kell jegyezni, hogy a hálózati csatlakozó a modern merevlemezek eltér a tápkábelt, a korábban említett. Az alábbiakban egy fotó-csatlakoztassa a SATA kábelt és a tápkábelt az új meghajtóra.
